Регуляторы давления пара

Регуляторы давления пара «после себя» (редукционные клапаны) — это регулирующая арматура, главной функцией которых является поддержание заданных значений давления за регулятором. Они используются во всех отраслях промышленности, где перед подачей пара в рабочий агрегат, требуется снизить параметры пара (давление пара) во избежание аварий или для соблюдения технологии производства.

Регуляторы могут устанавливаться, как на магистральный (общий) паропровод, так и на каждый паропотребляющий агрегат в отдельности для создания индивидуальных условий работы этого агрегата. Примером паропотребуляющих агрегатов можно назвать: варочные котлы, стерилизаторы, дистиляторы, сушильные барабаны, прессы, различные теплообменики, автоклавы, калориферы и др.

Компанией MIYAWAKI (Мияваки) было разработано несколько линеек регуляторов давления пара «после себя», подходящих для любых видов производств.

В компании «ЭнергоЛидер», являющейся эксклюзивным представителем MIYAWAKI в России и Казахстане, вы можете купить регуряторы давления пара, а также получить профессиональную консультацию по подбору данного обрудования и рассчитать его стоимость.

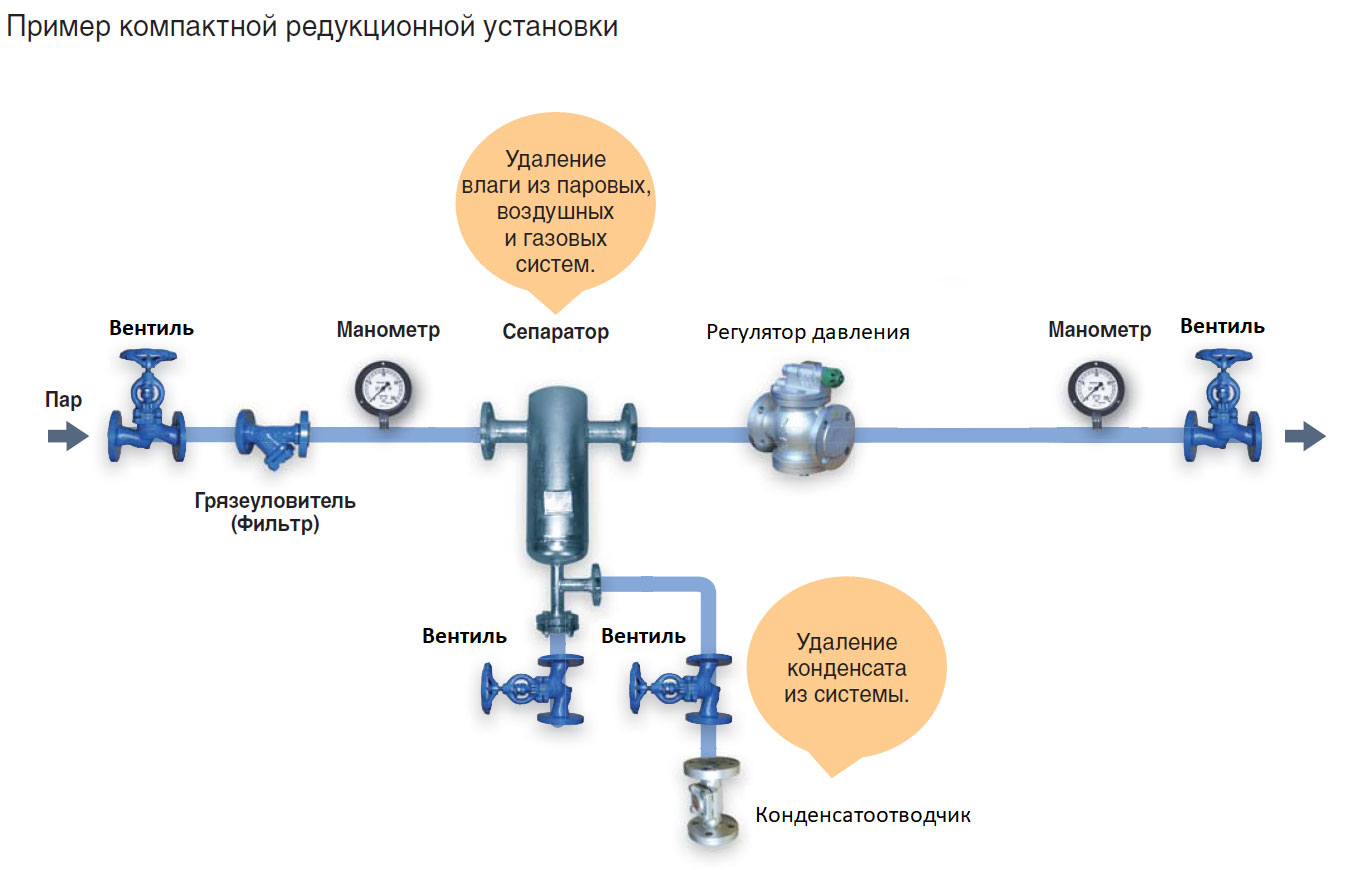

Пример компактной редукционной установки

пример компактной редукционной установки

Номенклатура

Данные модели являются регуляторами давления пара «после себя» прямого действия .е. воздействие на шток клапана оказывает среда, а не электро- пневмопривод).
Чаще всего устанавливаются перед конкретными паропотребляющими агрегатами, например, в случаях, когда от общего магистрального паропровода запитываются несколько разных паропотребителей и для каждого требуются индивидуальные условия эксплуатации.

Клапаны имеют простую конструкцию, чем обусловлены их небольшие габариты, скромный вес и относительно низкая стоимость. Присоединительные размеры варьируется от Ду10 до Ду25 включительно. Материалы корпуса — латунь (общее использование), нержавеющая сталь (стерильные производства).

Применение

Рекомендуется устанавливать данные клапаны на агрегаты со стабильным расходом пара, т.е. без скачков давления на входе в клапан. Данные модели клапана корректно работают только с постоянным значением давления на входе. В противном случае вторичное давления будет меняться пропорционально первичному и потребуется подрегулировка клапана.
При отсутствии расхода давление до и после клапана будет выравниваться, поэтому после регулятора давления требуется установка запорного вентиля во избежание повреждения пароиспользующего оборудования.

Подробное описание и заказ

Регулятор давления пара «после себя» с пилотным клапаном прямого действия.
Наличие пилотного клапана обеспечивает клапанам данных серий более точный уровень регулировки давления после себя и позволяет использовать регуляторы при небольших скачках давления пара на входе, то есть, если давление на входе изменяется, то вторичное давление изменится на примерно 6-7% отклонения давления на входе.

Применение

Подходят для установки, как на отдельные паропотреляющие агрегаты, так и на магистральные паропроводы средних размеров. Скромные размеры, вес и относительно невысокая стоимость обуславливают высокий спрос на данные типы клапанов. Ассортимент типоразмеров варьируется от Ду15 до Ду50 включительно. Материалы корпусов — латунь и чугун.
При отсутствии расхода давление до и после клапана, возможно будет выравниваться, поэтому после регулятора давления требуется установка запорного вентиля во избежание повреждения пароиспользующего оборудования.

Подробное описание и заказ

Регулятор давления пара «после себя» прямого действия. Принцип действия данных регуляторов аналогичен клапанам серии RE1, RE2, REC1.

Применение

Рекомендуются для установки, как на магистральные паропроводы, так и на отдельные паропотребляющие аргегаты. Типорзмеры варьируются от Ду15 до Ду200 включительно. Широкий ассортимент материалов корпусов (чугун, сталь, нержавеющая сталь), высокая максимальная рабочая температура и максимальное рабочее давление (до PN100) значительно расширяют возможности применения данных клапанов.
Клапаны этой серии не могут использоваться с устройствами, которые работают в импульсном режиме потребления пара или с периодическим отсечением пара на выходе. Рекомендуется устанавливать данные клапаны на агрегаты со стабильным расходом пара. Данные модели клапана работают только с постоянным значением давления на входе. В противном случае вторичное давления будет меняться пропорционально первичному и потребуется подрегулировка клапана.

Подробное описание и заказ

Регулятор давления пара «после себя» прямого действия со встроенной импульсной линией.
Благодаря импульсной линии возможно использование клапана при работе в импульсном режиме потребления пара и с периодическим отсечением пара на выходе. Также наличие импульсной линии обеспечивает более надежное регулирование среды. Установка водяного затвора не требуется.

Применение

Рекомендуются для установки, как на магистральные паропроводы, так и на отдельные паропотребляющие аргегаты. Типорзмеры варьируются от Ду15 до Ду200 включительно. Широкий ассортимент материалов корпусов (чугун, сталь, нержавеющая сталь), высокая максимальная рабочая температура и максимальное рабочее давление (до PN100) значительно расширяют возможности применения данных клапанов.
При отсутствии расхода давление после клапана снизиться до нуля, т.е. клапан плотно закроется.

Подробное описание и заказ

Регуляторы давления жидкостей (вода, нефть, мазут, кислоты и др.), газов (воздух, азот и др.) прямого действия. REA20L имеет встроенную импульсную линию. Параметры, принцип работы, габариты аналогичны серии RE20 и RE20L соответственно.

Применение

Рекомендуются для установки, как на магистральные трубопроводы, так и на отдельные агрегаты. Типоразмеры варьируются от Ду15 до Ду200 включительно. Широкий ассортимент материалов корпусов (чугун, сталь, нержавеющая сталь), высокая максимальная рабочая температура и максимальное рабочее давление (до PN100) значительно расширяют возможности применения данных клапанов.
Для серии REA20L при отсутствии расхода давление после клапана снизиться до нуля, т.е. клапан плотно закроется.

Подробное описание и заказ: REA20, REA20L

Нижняя граница рабочего диапазона пропускной способности всех регуляторов Мияваки равна 10% от его максимальной пропускной способности. Максимальная пропускная способность определяется по таблицам в каталоге.
