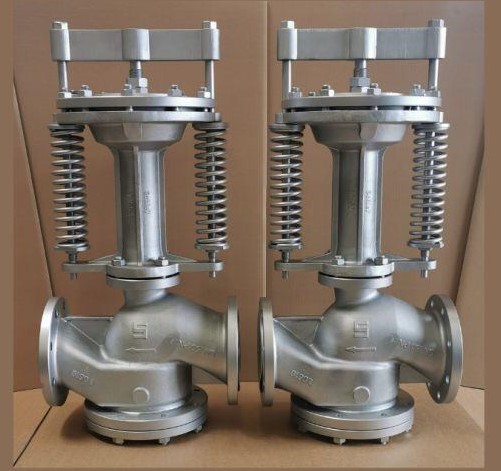

Редукционные клапаны серии RE20

Редукционные клапаны серии RE20

Вы можете заказать этот товар, связавшись с нашими менеджерами или оформив заявку на сайте.

Телефон: +7 (343) 288-51-15, +7 (992) 343-18-34

Email:

Редукционные клапаны могут быть изготовлены с корпусами из ковкого чугуна, литой стали или нержавеющей стали. Все важные для обеспечения надёжной работы клапана внутренние части изготовлены из нержавеющей стали. Редукционный клапан не может использоваться при импульсном режиме потребления пара или при периодически отключающихся нагрузках на выходе. В случае отключения нагрузки, давление на выходе будет немного расти. В зависимости от среды редукционные клапаны могут быть оснащены мягкими или металлическим уплотнениями клапанов/сёдел.


Преимущества редукционных клапанов серии RE

  1. Уникальность конструкции редукционных клапанов RE20 позволяет осуществлять более точную настройку на требуемые параметры на выходе, чем на аналогичном оборудовании других производителей, и поддерживать её даже при значительном изменении расхода. А применение клапанов RE20L с импульсной линией позволяет сохранять требуемые выходные параметры даже при изменении давления на входе.
  2. Непревзойдённый в своём классе оборудования среди других производителей RE20 имеет широчайший диапазон настройки и может использоваться на высоких параметрах пара: максимальное допустимое давление PMA 100 (бар), максимальная рабочая температура TMO 530 (°C), максимальное редукционное соотношение 25 : 1
  3. Качество: Каждая деталь и узел оборудования изготавливается  на современном высокоточном оборудовании позволяющем достичь 13 класса чистоты обработки и первого класса точности. Все детали до сборки проходят инструментальный контроль качества опытными специалистами, а после сборки проводятся испытания каждого узла и изделия в целом, что позволяет полностью контролировать качество изготовленного оборудования.
  4. Долговечность: Для производства продукции используются надежные и качественные материалы которые проходят строгий лабораторный входной контроль с чёткой идентификацией и прослеживаемостью применяемых материалов благодаря чему изделия отличаются длительными сроками эксплуатации и высокой прочностью.
  5. Применение различных материалов, таких как серый чугун, литая сталь, нержавеющая сталь делает возможным его использование в различных более агрессивных средах. Модификация REA20 может применяться для сжимаемых сред, таких как воздух, газ и другие газы и не сжимаемых, таких как вода, нефть и другие.
  6. Подбор оборудования производится инженерами-теплотехниками, прошедшими обучение на предприятии изготовителя, что позволяет избежать ошибок и достичь наибольшей экономии при грамотном использовании энергетических ресурсов.


Различия моделей серии RE20

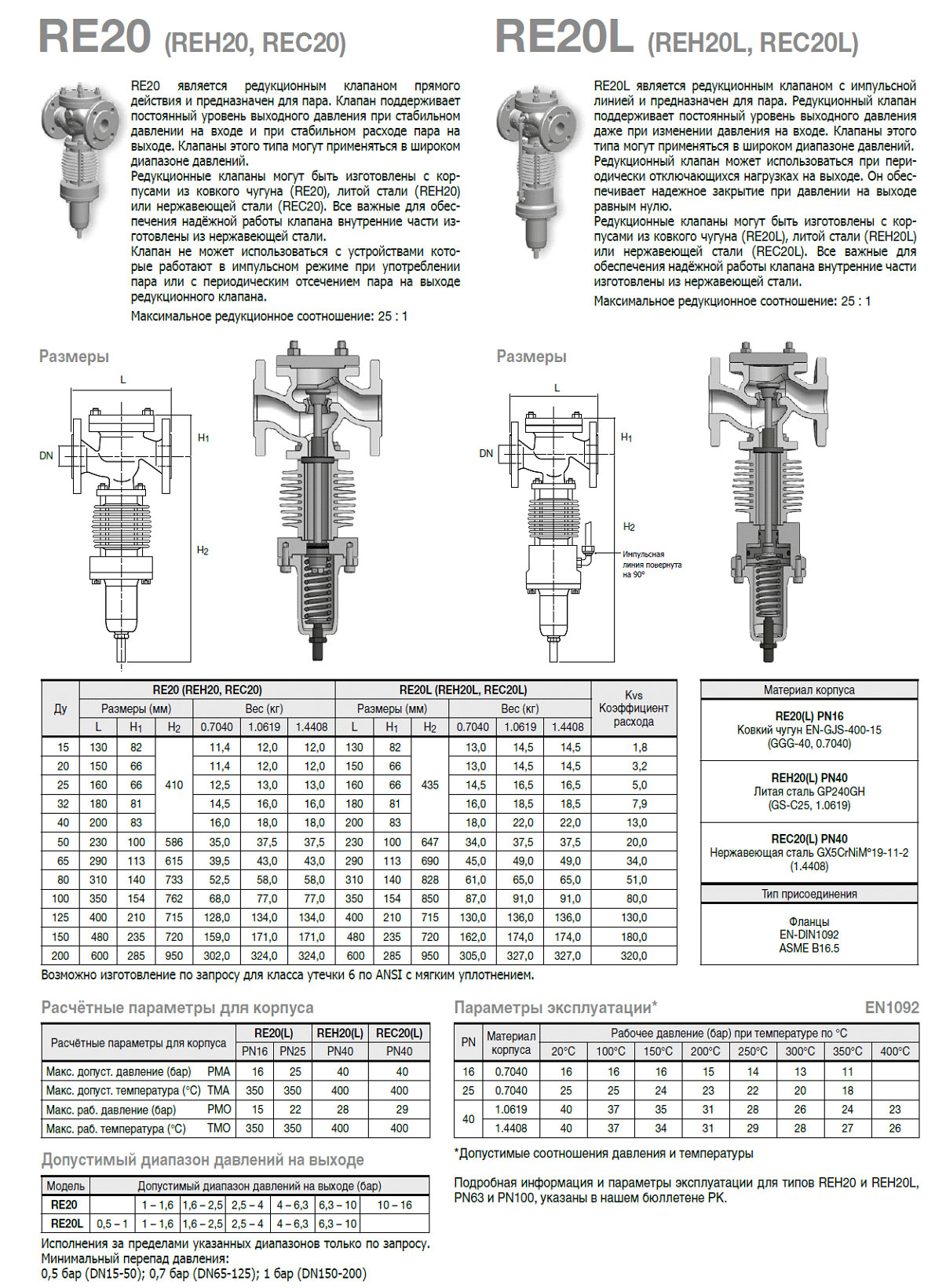

Редукционные клапаны серия RE20 (REН20, REС20)

Тип присоединения – фланцы, рабочая среда – пар, для высоких расходов.
RE20 является редукционным клапаном для пара прямого действия. Клапан поддерживает постоянный уровень выходного давления, при стабильном давлении на входе и при стабильном расходе пара на выходе. Клапан не может использоваться c устройствами, которые работают в импульсном режиме, при употреблении пара или с периодическим отсечением на выходе редукционного клапана. Максимальное редукционное соотношение: 25:1

Редукционные клапаны модель RE20L (REH20L, REC20L)

Тип присоединения – фланцы, рабочая среда – пар, для высоких расходов. С импульсной линией.
RE20L является редукционным клапаном для пара с импульсной линией. Редукционный клапан поддерживает постоянный уровень выходного давления даже при изменении давления на входе. Клапаны этого типа могут применяться в широком диапазоне давлений. Редукционный клапан может использоваться при нагрузках, периодически отключающихся на выходе. Он обеспечивает надежное закрытие при давлении на выходе равным нулю. Максимальное редукционное соотношение: 25:1

Редукционные клапаны, модель REA20 (REHA20, RECA20)

Тип присоединения – фланцы, рабочая среда – воздух, газ, жидкость, для высоких расходов.
REA20 является редукционным клапаном прямого действия и предназначен для сжимаемых сред, таких как воздух и другие газы, а также для несжимаемых сред, таких как вода, нефть и другие. Клапан поддерживает постоянный уровень выходного давления при стабильном давлении на входе и при стабильном расходе пара. Клапаны этого типа могут применяться в широком диапазоне давлений.

Редукционные клапаны, модель REА20L

Тип присоединения – фланцы, рабочая среда – воздух, газ, жидкость, для высоких расходов. С импульсной линией.
Редукционный клапан REA20L является редукционным клапаном с импульсной линией и предназначен для сжимаемых сред, таких как воздух и другие газы, а также для несжимаемых сред, таких как вода, нефть и другие. Используя импульсную линию редукционный клапан поддерживает постоянный уровень выходного давления. Редукционные клапаны этого типа могут применяться в широком диапазоне давлений.


Основные параметры клапанов серии RE20

Расчётные параметры для корпуса



RE20

REH20

REC20

Макс. допустимое давление (бар)

PMA

16

40

40

Макс. допустимая температура (°C)

TMA

350

450

400

Материал корпуса

RE20

PN16

Ковкий чугун EN­GJS­400­15 (GGG­40, 0.7040)

REH20

PN40

GP240GH (GS­C25, 1.0619)

REC20

PN40

GX5CrNiMo19­11­2 (1.4408)

Параметры эксплуатации (допустимые соотношения давления и температуры)

PN

Материал корпуса

Рабочее давление (бар)

-40°C

-10°C

0°C

120°C

200°C

250°C

300°C

350°C

400°C

450°C

16

0.7040



16

16

16

13

11

10

9





1.0619



16

16

16

14

13

11

10

8

6

1.4408

16

16

16

16

14

13

11

10

8



25

0.7040



25

25

25

20

18

16

14





1.0619



25

25

25

22

20

17

16

13

10

1.4408

25

25

25

25

22

20

17

16

13



40

1.0619



40

40

40

35

32

28

24

21

18

1.4408

40

40

40

40

35

32

28

24

21



Допустимый диапазон давлений на выходе (вторичное давление)

Давление на выходе

 Номер пружины

бар

DN15 – DN40

DN50

DN65

DN80

DN100

DN125 – DN200

0,5 – 1,0

10

29

28

39

38

По запросу комплектуется специальным регулирующим устройством

0,63 – 1,0

9

28

27

38

37

1,0 – 1,6

8

27

26

37

36

1,6 – 2,5

7

26

25

36

35

2,5 – 4,0

6

25

24

35

34

4,0 – 6,3

5

24

23

34

33

6,3 – 10

4

23

22

33

32

10 – 16

3

22

21

32

32 + дополнительная пружина

Расчётные параметры для корпуса



RE20L

REH20L

REC20L

Макс. допустимое давление (бар)

PMA

16

40

40

Макс. допустимая температура (°C)

TMA

350

450

400

Материал корпуса

RE20L

PN16

EN­GJS­400­15 (GGG­40, 0.7040)

REH20L

PN40

GP240GH (GS­C25, 1.0619)

REC20L

PN40

GX5CrNiMo19­11­2 (1.4408)

Параметры эксплуатации (допустимые соотношения давления и температуры)

PN

Материал корпуса

Рабочее давление (бар)

-40°C

-10°C

0°C

120°C

200°C

250°C

300°C

350°C

400°C

450°C

16

0.7040



16

16

16

13

11

10

9





1.0619



16

16

16

14

13

11

10

8

6

1.4408

16

16

16

16

14

13

11

10

8



25

0.7040



25

25

25

20

18

16

14





1.0619



25

25

25

22

20

17

16

13

10

1.4408

25

25

25

25

22

20

17

16

13



40

1.0619



40

40

40

35

32

28

24

21

18

1.4408

40

40

40

40

35

32

28

24

21



Допустимый диапазон давлений на выходе (вторичное давление)

Давление на выходе (бар)

Номер пружины

DN15 – DN40

DN50 DN65

DN80 DN100

DN125 – DN200

<0,5

По запросу (комплектуется специальным регулирующим устройством)

По запросу (комплектуется специальным регулирующим устройством)

0,5 – 1,0

6

26

37

1,0 – 1,6

5

25

36

1,6 – 2,5

4

24

35

2,5 – 4,0

3

23

34

4,0 – 6,3

2

22

33

6,3 – 10,0

1

21

32

10

По запросу (комплектуется специальным регулирующим устройством)

Расчётные параметры для корпуса



REA20

REHA20

RECA20

Макс. допустимое давление (бар)

PMA

16

40

40

Макс. допустимая температура (°C)

TMA

350

450

400

Материал корпуса

REA20

PN16

EN­GJS­400­15 (GGG­40, 0.7040)

REHA20

PN40

GP240GH (GS­C25, 1.0619)

RECA20

PN40

GX5CrNiMo19­11­2 (1.4408)

Расчётные параметры для корпуса



REA20L

REHA20L

RECA20L

Макс. допустимое давление (бар)

PMA

16

40

40

Макс. допустимая температура (°C)

TMA

350

450

400

Материал корпуса

REA20

PN16

EN­-GJS-­400-­15 (GGG­-40, 0.7040)

REHA20

PN40

GP240GH (GS­C25, 1.0619)

RECA20

PN40

GX5CrNiMo19-­11-­2 (1.4408)

Параметры эксплуатации (допустимые соотношения давления и температуры)

PN

Материал корпуса

Рабочее давление (бар)

-40°C

-10°C

0°C

120°C

200°C

250°C

300°C

350°C

400°C

450°C

16

0.7040



16

16

16

13

11

10

9





1.0619



16

16

16

14

13

11

10

8

6

1.4408

16

16

16

16

14

13

11

10

8



25

0.7040



25

25

25

20

18

16

14





1.0619



25

25

25

22

20

17

16

13

10

1.4408

25

25

25

25

22

20

17

16

13



40

1.0619



40

40

40

35

32

28

24

21

18

1.4408

40

40

40

40

35

32

28

24

21



Допустимый диапазон давлений на выходе (вторичное давление)

Давление на выходе (бар)

Номер пружины

DN15 – DN40

DN50 DN65

DN80 DN100

DN125 – DN200

<0,5

По запросу (комплектуется специальным регулирующим устройством)

По запросу (комплектуется специальным регулирующим устройством)

0,5 – 1,0

6

26

37

1,0 – 1,6

5

25

36

1,6 – 2,5

4

24

35

2,5 – 4,0

3

23

34

4,0 – 6,3

2

22

33

6,3 – 10,0

1

21

32

10

По запросу (комплектуется специальным регулирующим устройством)
