Журнал  «Промышленные и отопительные котельные и мини-ТЭЦ», 11/2010

Конденсатоотводчики Miyawaki для паровых систем

Пар имеет много преимуществ перед другими теплоносителями. Среди них – высокая скорость доставки тепла от источника к потребителю, возможность нагрева до высоких температур, высокий коэффициент теплоотдачи и постоянная температура по всей поверхности теплообмена.

Достоинства пара как теплоносителя привели к широкому распространению паровых систем в различных отраслях промышленности. Однако многие предприятия, использующие пар, сталкиваются с проблемами пролетного пара и гидроударами в трубопроводах, что значительно увеличивает финансовые издержки на выработку пара и содержание паровых систем.

Основные причины этого связаны с отсутствием, неисправностью или неверным подбором конденсатоотводчиков – устройств, осуществляющих автоматизированный отвод конденсата после паропотребляющего оборудования.

Установка конденсатоотводчиков после паропотребляющего оборудования и на постоянно действующих дренажах паропроводов позволяет решить большинство проблем. Непосредственное предназначение конденсатоотводчика заключается в предотвращении потерь тепла с пролетным паром, отведении всего образующегося конденсата, воздуха и СО2. Применение конденсатоотводчиков позволяет снизить давление и температуру в конденсатопроводах, исключить гидроудары, значительно уменьшить износ трубопроводов и оборудования за счет замедления процессов эрозии и повысить качество регулирования технологических процессов.

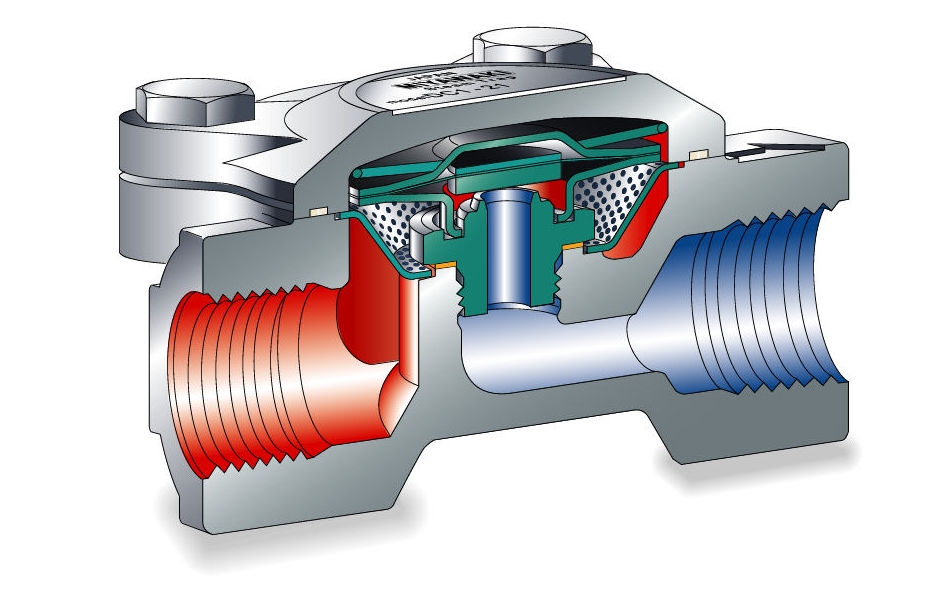

Мировой опыт эксплуатации пароконденсатных систем позволяет утверждать, что установка конденсатоотводчиков сокращает потребление пара в среднем на 30%. Окупаемость правильно подобранных конденсатоотводчиков составляет в среднем от 1 недели до 1 года. Например, в одном из цехов ОАО «Уральский завод РТИ» (Екатеринбург) вместо ранее установленных термодинамических конденсатоотводчиков 45ч12нж отечественного производства на секциях плит вулканизационных прессов были смонтированы капсульные конденсатоотводчики DF1-21H фирмы Miyawaki (Япония). По показаниям общецехового прибора учета зафиксировано снижение потребления пара на 40%. Срок окупаемости нового оборудования составил четыре месяца.

Столь высокая эффективность конденсатоотводчиков Miyawaki достигается за счет:

• полного исключения непроизводственных потерь с пролетным паром;
• использования части скрытой теплоты парообразования;
• увеличения КПД теплообменного оборудования.

Обширный парк разнообразного паропотребляющего оборудования требует большой номенклатуры конденсатоотводчиков, что в свою очередь требует наличия квалифицированного персонала для их подбора. Так, теплообменник, работающий в условиях неравномерной тепловой нагрузки, оптимально оснастить поплавковым отводчиком с шаровым поплавком.

В то же время, для пароспутника технической воды лучшим вариантом будет установка термостатических конденсатоотводчиков, управляемых по температуре. Такое устройство позволяет отводить конденсат со строго заданной температурой (например, 80 °С), что приводит к дополнительной экономии пара при переохлаждении конденсата. Подобное оборудование может экономить до 50% потребляемого пара.

При выборе конденсатоотводчиков предпочтение следует отдавать фирмам, имеющим богатый опыт производства, разработки и внедрения энергосберегающего оборудования. Можно смело утверждать, что таковой является компания ООО «ЭнергоЛидер» с головным офисом в городе Екатеринбурге. Одним из приоритетных направлений деятельности ООО «ЭнергоЛидер» – разработка и реализация технических решений по энергосбережению.

Компания является официальным представителем в России японской фирмы Miyawaki – ведущего производителя конденсатоотводчиков с более чем 70-летним опытом исследований и разработок в области пароконденсатных систем. ООО «ЭнергоЛидер» совместно с фирмой Miyawaki предлагают комплексную техническую поддержку и помощь при выборе и оснащении вашего предприятия конденсатоотводчиками, регуляторами и другой паровой арматурой.

Компания ООО «ЭнергоЛидер» предлагает такие услуги как: инжиниринговое сопровождение сделки, проведение обследования пароконденсатной системы предприятия при помощи специализированной аппаратуры и составление рекомендаций по повышению эффективности использования пара с расчетом технико-экономического обоснования внедрения конденсатоотводчиков.
